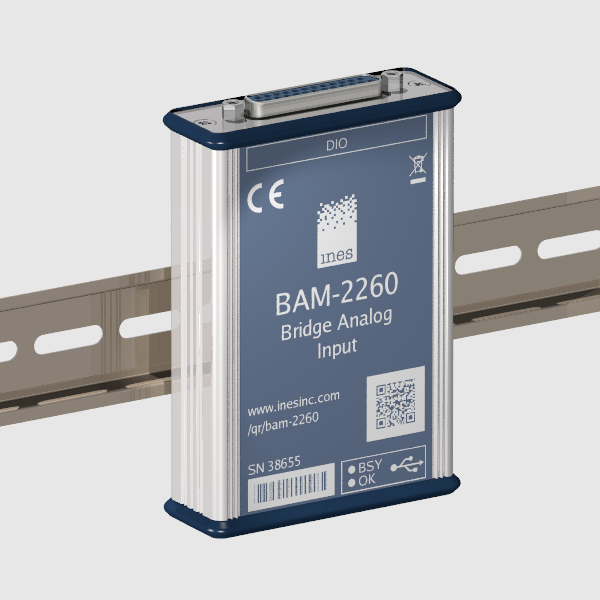

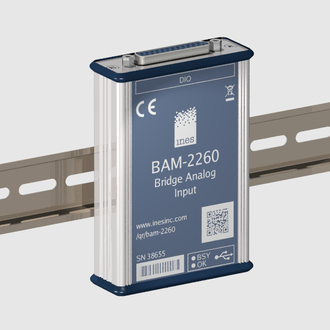

■ Das BAM-2260 ist eine vierkanalige Messbrücken-Datenerfassungeinheit mit Instrumentenverstärker und Analog-Digital-Wandler. Um präzise Messungen zu ermöglichen, wird ein Sigma‐Delta‐Wandler verwendet und der analoge Teil ist vom digitalen Teil galvanisch getrennt.
- 4(+1) analoge Eingangskanäle
- Ratiometrische Messungen
- Windows 10/11, Linux, 32/64 Bit
Gern beantworten unsere Experten Ihre Fragen.
Technische FragenEigenschaften
- 4 Brückenkanäle
- RTD-Kanal für Temperaturkompensation
- DAQ-Bereich galvanisch getrennt von USB
- USB-Stecker mit hoher Haltekraft
Anwendungen
- Druckmessung
- Dehnungsmessstreifen-Wandler
- Waagen
- Durchflussmessgeräte
- MQTT publisher
Übersicht
Das BAM-2260 ist ein Vierkanal-Messbrückenverstärker und Datenerfassungsgerät. Es benutzt einen galvanisch getrennten, ratiometrischen Sigma‐Delta‐Wandler für präzise Messungen.
Die Softwareanwendung auf dem Computer kann in Python, LabView, C, C++, oder einer anderen kompatiblen Programmiersprache entwickelt werden, die Standardbibliotheken unterstützt.
Für die interaktive Einrichtung, Bedienung und Beobachtung steht die browserbasierte LabDash-Oberfläche zur Verfügung.
BAM Architektur
Das BAM-2260 bündelt 4 differentielle Brückenkanäle (B1-4) und einen RTD-Kanal (R5) auf einen Sigma-Delta Analog-Digital-Wandler. Um Rauschen zu reduzieren, ist dieser analoge Teil galvanisch vom digitalen Teil getrennt, der aus einem Controller mit USB-2.0-Schnittstelle besteht.
Kompatible Sensoren
Dank der 3,3-V-Brückenspeisung kann nahezu jeder Widerstandsbrückensensor an das BAM-2260 angeschlossen werden, ohne dass die Sensorspezifikationen überschritten werden. Passive Brückensensoren, die für eine 5-V-Versorgung spezifiziert sind, funktionieren auch mit der 3,3-V-Brückenspeisung.
Brückenkanal-Verbindungen
Bei ratiometrischen Messungen, werden die Rauscheffekte der Brückenspeisespannung P durch die Verwendung des Verhältnisses von B/U für die Messung entfernt.
RTD-Kanal-Verbindung
Bei ohmschen Temperaturmessungen, werden die Rauscheffekte des Erregerstroms, der durch die E-Klemmen fließt beseitigt, indem das Verhältnis der Spannungsabfälle an den Fühler- und Referenzwiderständen für die Messung verwendet wird.
LabDash Browser-basierte Schnittstelle
Messunsicherheit
Die Genauigkeitsspezifikationen für das Gerät werden in der Form ausgedrückt: (% des Messwerts + % des Bereiches), die den vorherrschenden Fehlerquellen, Verstärkung und Offset, entsprechen. Der Begriff des Ablesefehlers (Reading Error) beschreibt Ungenauigkeiten wie Verstärkungsfaktoren, Teilerverhältnisse oder interne Referenzspannungen. Der Begriff des Bereichsfehlers (Range Error) beschreibt Ungenauigkeiten wie Verstärker-Offsets, Leckstromeffekten und Thermoelement-Effekten. Der Gesamtmessfehler ist die Summe der Ablese- und der Bereichsfehler.
Spezifikationen
Analoge Daten
Brücke Versorgungsspannung: 3,3 V DC (5V kompatibel)
Referenzspannung der Brücke: max. ± 3.3 V
Brücke Eingangsspannung: max. ± Referenz
Galvanische Trennung (USB zu Analog)
Kriechstrecke (PCB-Design): ≥ 3,2 mm
Ableitungswiderstand: 2,2 MΩ, 0,5 W, 1 kV
Isolationsspannung (Optokoppler): 2,5 kV rms AC, 60 Sekunden
Steckverbinder

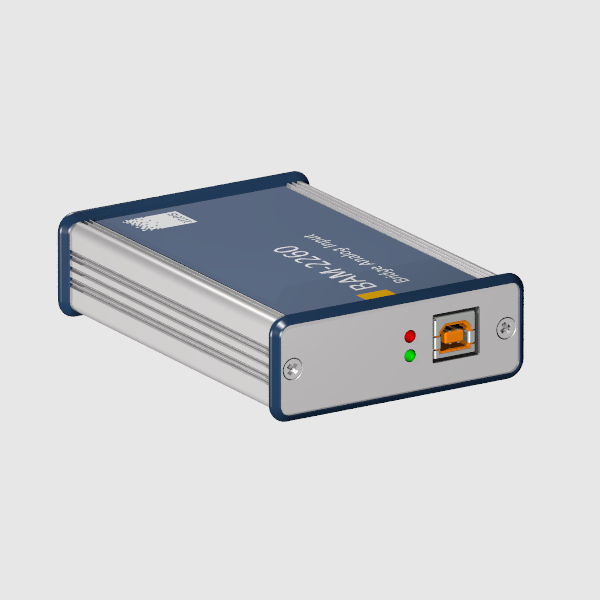

USB-Schnittstelle: USB 2.0 Typ-B

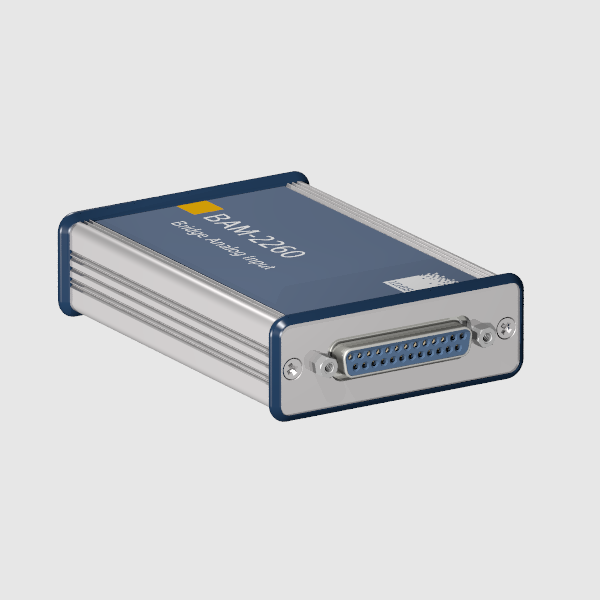

Analog-Signale: D-SUB-25S (Buchse) UNC-4/40
Umwelt und Mechanik
Abmessungen (ohne Verbinder): 111 mm L x 76 mm B x 29 mm H
Masse: 160g
Betriebstemperatur: 0 … 50°C
Lagertemperatur: -20 … 80°C
Relative Luftfeuchtigkeit: 5 … 95%, nicht kondensierend
USB Verbinder: Auszugskraft ≥ 15N, Einsteckkraft ≤ 35N
Bestelldaten
BAM-2260 - Gerät, USB Kabel (1m), Software Download Karte
