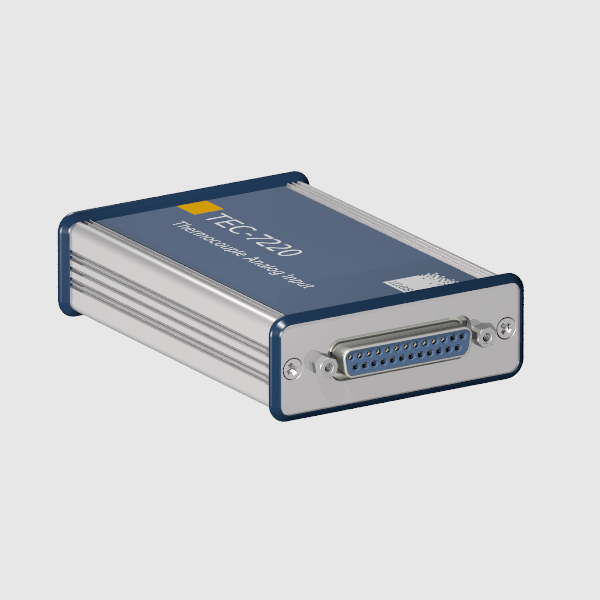

Frontansicht

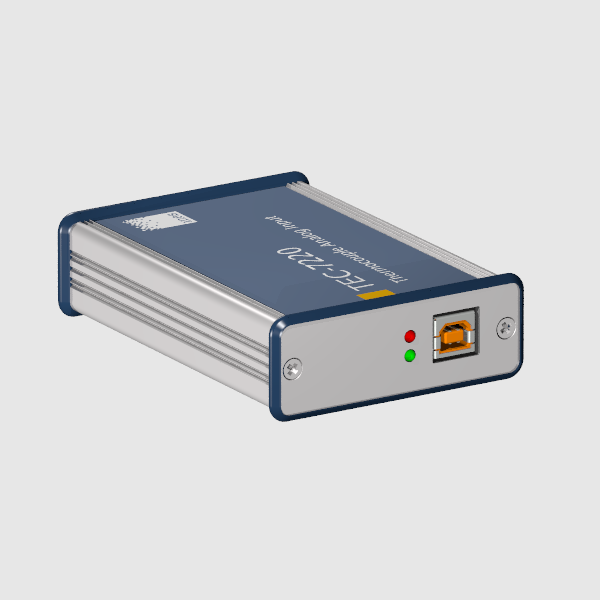

Rückansicht

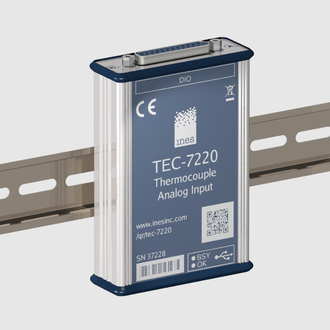

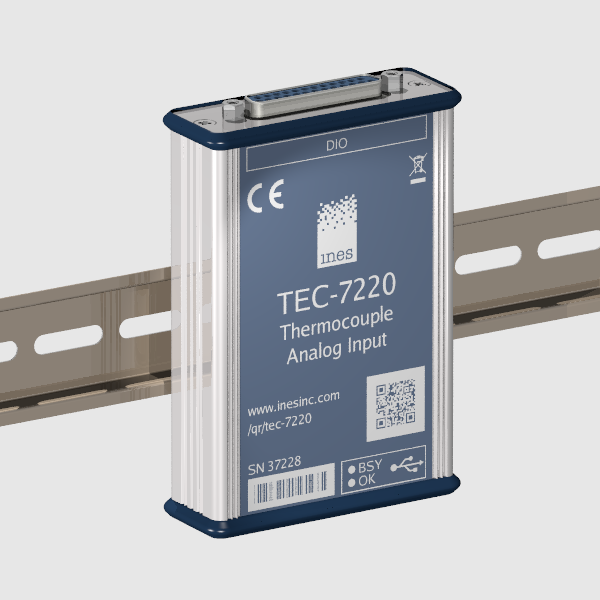

Version für DIN-Schienenmontage

Das TEC-7220 ermöglicht die direkte Anbindung von Thermolementen an alle Systeme mit USB Anschluss. Das Gerät beinhaltet eine hochpräzise Referenzspannungsquelle, galvanische Trennung und ein RTD-Kanal zur Vergleichsstellenkompensation.

  • 4 analoge Eingangskanäle
  • 1 Kaltstellenkanal
  • Präzisionsreferenz (µV)
  • Windows 10/11, Linux, 32/64 bit

Gern beantworten unsere Experten Ihre Fragen.

Technische Fragen

Eigenschaften

  • 4 Thermoelement/µV-Kanäle
  • RTD Kanal zur Kaltstellen-Messung
  • Galvanische Trennung Analog/USB
  • USB Verbinder mit hoher Haltekraft

Anwendungen

  • Prozessteuerung
  • Mess- und Prüftechnik
  • MQTT Publisher

Übersicht

Das TEC-7220 ist ein Vierkanal-Thermoelement/µV-Verstärker und Daten­erfassungs­gerät. Es benutzt einen galvanisch getrennten, ratiometrischen Sigma‐​Delta‐​Wandler für präzise Messungen.

Die Softwareanwendung auf dem Computer kann in Python, LabView, C, C++, oder einer anderen kompatiblen Programmiersprache entwickelt werden, die Standardbibliotheken unterstützt.

Für die interaktive Einrichtung, Bedienung und Beobachtung steht die browserbasierte LabDash-Oberfläche zur Verfügung.

TEC Architektur

Das TEC-7220 bündelt 4 differentielle Brückenkanäle (B1-4) und einen RTD-Kanal (R5) auf einen Sigma-Delta Analog-Digital-Wandler. Um Rauschen zu reduzieren, ist dieser analoge Teil galvanisch vom digitalen Teil getrennt, der aus einem Controller mit USB-2.0-Schnittstelle besteht.

Kompatible Sensoren

Dank der 3,3-V-Brückenspeisung kann nahezu jeder Widerstandsbrückensensor an das TEC-7220 angeschlossen werden, ohne dass die Sensorspezifikationen überschritten werden. Passive Brückensensoren, die für eine 5-V-Versorgung spezifiziert sind, funktionieren auch mit der 3,3-V-Brückenspeisung.

Brückenkanal-Verbindungen

Bei ratiometrischen Messungen, werden die Rauscheffekte der Brückenspeisespannung P durch die Verwendung des Verhältnisses von B/U für die Messung entfernt.

RTD-Kanal-Verbindung

Bei ohmschen Temperaturmessungen, werden die Rauscheffekte des Erregerstroms, der durch die E-Klemmen fließt beseitigt, indem das Verhältnis der Spannungsabfälle an den Fühler- und Referenzwiderständen für die Messung verwendet wird.

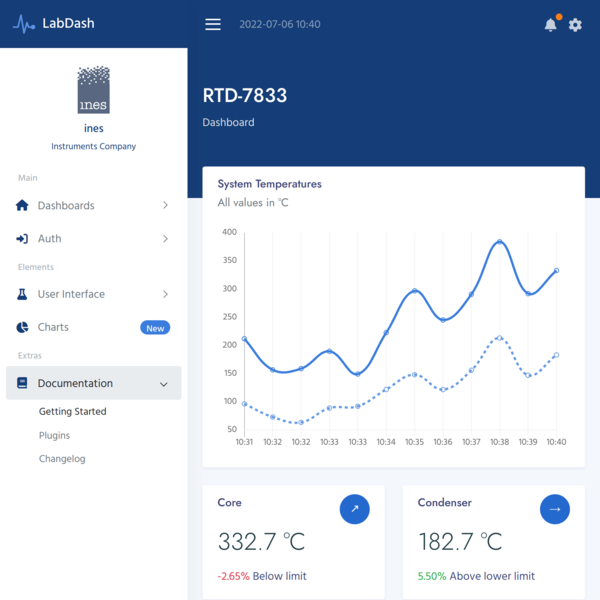

LabDash Browser-basierte Schnittstelle

Messunsicherheit

Die Genauigkeitsspezifikationen für das Ge­rät werden in der Form ausgedrückt: (% des Messwerts + % des Be­rei­ches), die den vor­herrschenden Fehlerquellen, Verstärkung und Offset, entsprechen. Der Begriff des Ablesefehlers (Reading Error) beschreibt Ungenauigkeiten wie Ver­stärkungsfaktoren, Teilerverhältnisse oder interne Re­fe­renzspannungen. Der Begriff des Bereichsfehlers (Range Error) beschreibt Ungenauigkeiten wie Ver­stär­ker-Off­sets, Leckstromeffekten und Ther­moelement-Effekten. Der Ge­samtmessfehler ist die Summe der Ablese- und der Be­reichsfehler.

Spezifikationen

Galvanische Trennung (USB zu Analog)

Kriechstrecke (PCB-Design): ≥ 3,2 mm

Ableitungswiderstand: 2,2 MΩ, 0,5 W, 1 kV

Isolationsspannung (Optokoppler): 2,5 kV rms AC, 60 Sekunden


Steckverbinder

USB-Schnittstelle: USB 2.0 Typ-B

Analog-Signale: D-SUB-25S (Buchse) UNC-4/40


Umwelt und Mechanik

Abmessungen (ohne Verbinder): 111 mm L x 76 mm B x 29 mm H

Masse: 160g

Betriebstemperatur: 0 … 50°C

Lagertemperatur: -20 … 80°C

Relative Luftfeuchtigkeit: 5 … 95%, nicht kondensierend

USB Verbinder: Auszugskraft ≥ 15N, Einsteckkraft ≤ 35N



Bestelldaten

TEC-7220 - Instrument, USB cable (1m), Software Download Card
