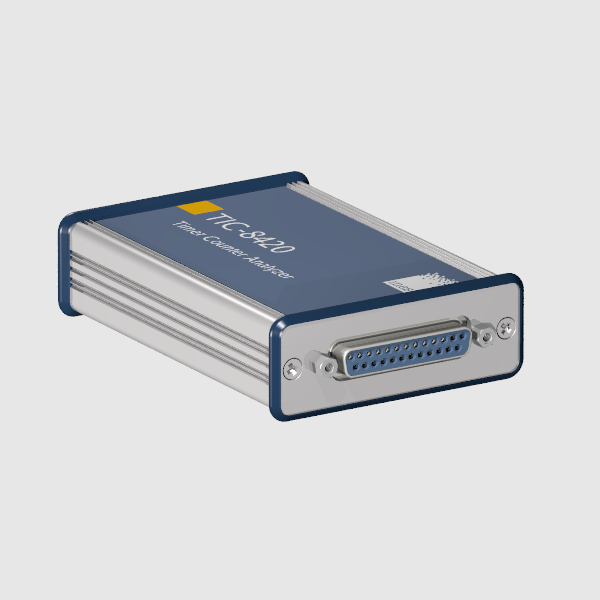

Vorderansicht

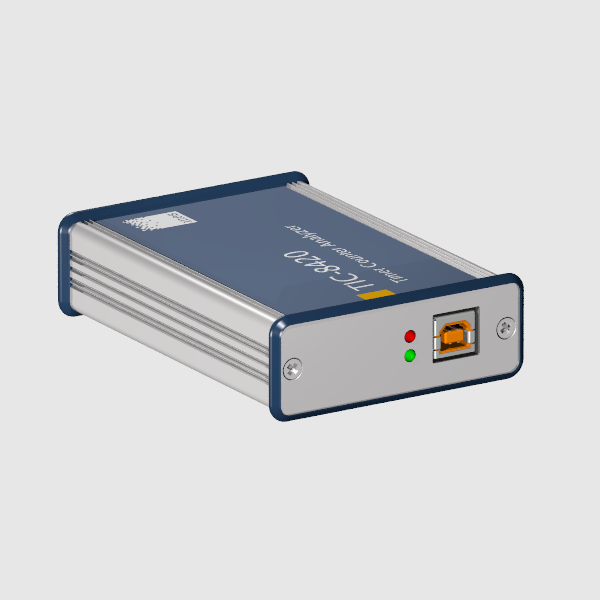

Rückansicht

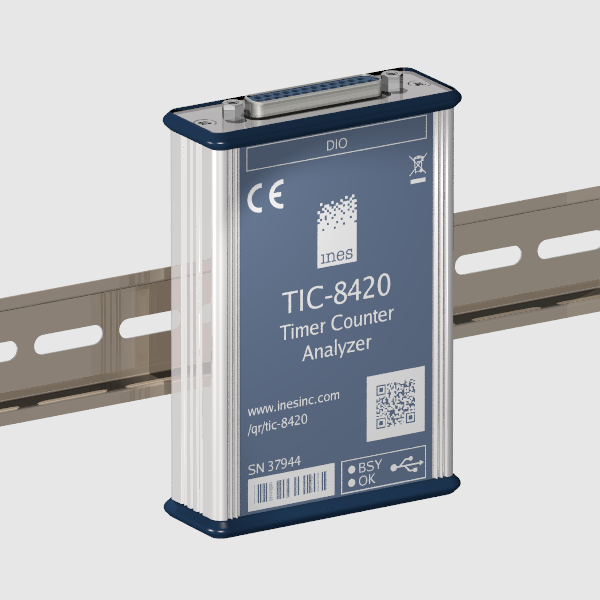

Version für DIN-Schienenmontage

Der TIC-8420 ist ein neuartiger Timer/Counter/Analyzer, der auf der Digitalisierung von Zeitintervallen in Impulsfolgen mit 2,8 ns Auflösung basiert.

  • Digitalisiert Zeitintervalle
  • USB-gesteuertes Instrument
  • TTL/CMOS-Logikeingänge/-ausgänge
  • Flexible Scharfschaltung/Triggerung
  • Windows 10/11, Linux, 32/64 Bit

Gern beantworten unsere Experten Ihre Fragen.

Technische Fragen

Eigenschaften

  • 2,8 ns Auflösung, 6 ns minimale Impulsbreite, 100 MHz fMax
  • Zwei unabhängige Eingangskanäle
  • Externe Referenz- und Triggerkanäle
  • Jitter-, Frequenz-, Zeitintervall- und Impulsbreiten-Messungen
  • Zweikanalige Start/Stopp-Messungen
  • Wiederholte Messungen: Einzel-Stop-Histogramm, Multi-Stop-Histogramm

Anwendungen

  • Flankenzähler, Zeitstempelung
  • Pulsbreite, Puls, Halbperiode, Frequenz, Periode, Positionsmessung
  • Erzeugung von einfachen Impulsen, Impulsfolgen, Frequenzen
  • Zeit-Digital-Wandlung (TDC)
  • Lichtlaufzeitmessungen (TOF)

Überblick

Der TIC-8420 ist ein neuartiger Timer/Counter/Analyzer, der auf der Digitalisierung von Zeitintervallen in Impulsfolgen mit 2,8 ns Auflösung basiert.

Die Softwareanwendung auf dem Computer kann in Python, LabView, C, C++, oder einer anderen kompatiblen Programmiersprache entwickelt werden, die Standardbibliotheken unterstützt.

TIC Architektur

Das Blockdiagramm zeigt die wichtigsten Komponenten des Gerätes aus der Sicht des Benutzers. Um Störimpulse zu unterdrücken, werden die Eingangssignale mit pro­grammier­baren Tiefpassfiltern gefiltert. Führende oder fallende Flanken in den Eingangssignalen werden nun gezählt und in Zeitmarken (Timetag, Zeit/Zahl-Paare) mit einer Auflösung von 2,6 ns umgewandelt. Die Erfassungs­steuerungseinheit (Capture-Control) entscheidet auf der Grundlage der aktiven Betriebssart (Measurement-Mode), wann ein Zeitstempel im Event-Stream Fifo erfasst wird.

Die Rohdaten aus den Event-Stream Fifos werden dann vom Analysator in sinnvolle Daten umgewandelt, ebenfalls basierend auf der aktiven Betriebsart. All dies geschieht parallel, so dass keine Informationen verloren gehen.

Betriebsarten

MDEL Measurement Mode

Die Verzögerung ist die Zeitdifferenz zwischen der Aktivierung des A- und B-Kanals.

MPWI Measurement Mode

Die Impulsbreite ist der Abstand zwischen der Vorder- und der nachfolgenden Rückflanke eines Impulses.

MPUL Measurement Mode

Dieser Modus misst sowohl die aktive als auch die inaktive Zeit eines Impulses. Es werden die Impulsdauer und das Tastverhältnis berechnet.

MTOT Measurement Mode

Im Zählermodus zählt die Timetag-Einheit kontinuierlich die aktiven Flanken des Eingangssignals.

MFAV Measurement Mode

Für Frequenz-/Periodenmittelwertmessungen muss ein Intervall N gewählt werden. Für jede N-te führende Signalflanke wird ein Ereignis erfasst.

Spezifikationen

Zeitbasis

Stabilität (vs. Umgebungstemperatur): ± 3.0 ppm

Alterung (Erstes Jahr): ± 2.0 ppm


Electrische Daten

Überspannungsschutz (permanent, alle Eingänge): -5,0V … +8,7V

Überspannungsschutz (Spitze, max. 10 ms, 2% Zeitanteil): ± 20V

Eingangskennlinie (Pull-down 33kΩ an jedem Eingang):
Logic L ≤ 0,8V, Logic H ≥ 2,0V

Ausgangskennlinie (low):

Ausgangskennlinie (high):

3,3V Ausgang (Strom): 1,6 mA max.

Versorgungsspannung (USB): 5V ± 5%

Stromaufnahme (USB): 150 mA max.


Umwelt und Mechanik

Abmessungen (ohne Verbinder): 111 mm L x 76 mm B x 29 mm H

Masse: 160g

Betriebstemperatur: 0 … 50°C

Lagertemperatur: -20 … 80°C

Relative Luftfeuchtigkeit: 5 … 95%, nicht kondensierend

USB Verbinder: Auszugskraft ≥ 15N, Einsteckkraft ≤ 35N



Bestelldaten

TIC-8420 - Gerät, USB Kabel (1m), Software Download Karte
